ETCS (European Train Control System): livelli, architettura e vantaggi per la sicurezza

L’ETCS (European Train Control System) è il sistema europeo di controllo e protezione automatica della marcia dei treni: il componente tecnologico che sta sostituendo, linea dopo linea, gli oltre venti sistemi di segnalamento nazionali tra loro incompatibili che hanno storicamente frammentato la rete ferroviaria del continente.

Nel contesto della modernizzazione ferroviaria europea i termini ETCS ed ERTMS vengono spesso utilizzati come sinonimi, ma in realtà identificano due elementi distinti, seppur strettamente collegati. Comprendere la differenza tra questi sistemi è fondamentale per capire l’evoluzione tecnologica che sta trasformando il trasporto ferroviario in Europa: un percorso che porta a convergere in un unico standard interoperabile le funzioni storicamente separate di ATP (Automatic Train Protection) e ATC (Automatic Train Control).

L’ERTMS (European Rail Traffic Management System) rappresenta il quadro complessivo: un sistema integrato sviluppato dall’Unione Europea con l’obiettivo di rendere interoperabili le reti ferroviarie dei diversi Paesi. Si tratta quindi di un’architettura globale che unifica standard tecnologici, operativi e di comunicazione, consentendo ai treni di circolare senza interruzioni oltre i confini nazionali. Se ti interessa il quadro d’insieme, abbiamo dedicato un approfondimento specifico al sistema ERTMS e alla sicurezza della circolazione ferroviaria.

All’interno di questo sistema troviamo l’ETCS (European Train Control System), che costituisce il cuore funzionale legato alla sicurezza e al controllo della marcia dei treni. L’ETCS è infatti il sottosistema che monitora costantemente la velocità, verifica il rispetto dei limiti imposti dalla linea e interviene automaticamente in caso di situazioni di rischio.

Accanto all’ETCS, l’ERTMS comprende altre tre componenti definite dalle STI CCS, le Specifiche Tecniche di Interoperabilità per il sottosistema controllo comando e segnalamento. La prima è la componente radio RMR, oggi realizzata attraverso la rete GSM-R e in evoluzione verso il futuro standard FRMCS, indispensabile per garantire lo scambio continuo di informazioni tra infrastruttura e treni. La seconda è l’ETML, dedicato alla gestione organizzativa della circolazione e non ancora completamente definito a livello di specifiche. La terza è costituita dalle regole operative comuni, che armonizzano le procedure di esercizio tra i diversi gestori europei.

In sintesi, mentre l’ERTMS definisce l’intero ecosistema tecnologico del traffico ferroviario europeo, l’ETCS ne rappresenta il componente operativo dedicato alla sicurezza.

L’ETCS non è un sistema unico e statico, ma si articola in diversi livelli, che riflettono il grado di evoluzione tecnologica e digitalizzazione della linea ferroviaria.

Livello 0 e STM

Il livello 0 riguarda i treni equipaggiati con ETCS che viaggiano su linee non attrezzate con questo sistema. In questo caso, l’ETCS non interviene attivamente nel controllo della marcia.

Il livello STM (Specific Transmission Module), invece, consente l’integrazione con i sistemi nazionali preesistenti (detti sistemi di Classe B). In pratica, l’ETCS funge da interfaccia tra il macchinista e il sistema di protezione nazionale, garantendo una transizione graduale verso standard europei.

Livello 1

Nel livello 1, l’ETCS introduce una supervisione continua della marcia del treno. Il sistema calcola la curva di frenata e verifica che il convoglio rispetti i limiti imposti.

La comunicazione tra treno e infrastruttura avviene in modo discontinuo, tramite dispositivi chiamati Eurobalise, installati lungo la linea. Questi trasmettono informazioni puntuali, ad esempio in corrispondenza dei segnali.

Livello 2

Il livello 2 rappresenta un salto tecnologico significativo. In questo caso, la comunicazione tra treno e infrastruttura diventa continua grazie a un collegamento radio.

I segnali laterali possono diventare opzionali, poiché tutte le informazioni vengono trasmesse direttamente in cabina. Il cuore di questo livello è il RBC (Radio Block Centre), il posto centrale che conosce in ogni istante lo stato della linea e la posizione di tutti i convogli e che, sulla base di questi dati, elabora e trasmette a ciascun treno la Movement Authority (MA), cioè l’autorizzazione al movimento valida fino al punto in cui iniziano le condizioni restrittive.

Livello 3

Il livello 3 è la versione più avanzata e ancora in fase di sviluppo e implementazione su larga scala.

Qui i treni sono in grado di determinare autonomamente la propria posizione e la propria integrità tramite dispositivi installati a bordo, chiamati TTI (Train Integrity Interface), che verificano la completezza del convoglio senza ricorrere ai circuiti di binario. A terra restano soltanto boe di calibrazione della posizione, mentre segnali luminosi, circuiti di binario e pedali conta assi possono essere progressivamente rimossi.

Questo consente di superare il concetto tradizionale di blocco fisso e di introdurre il blocco mobile, in cui la sezione di distanziamento non è più uno spazio predeterminato ma una distanza dinamica, calcolata istante per istante sulla base della velocità reale e dello spazio di frenatura proprio di ogni singolo treno.

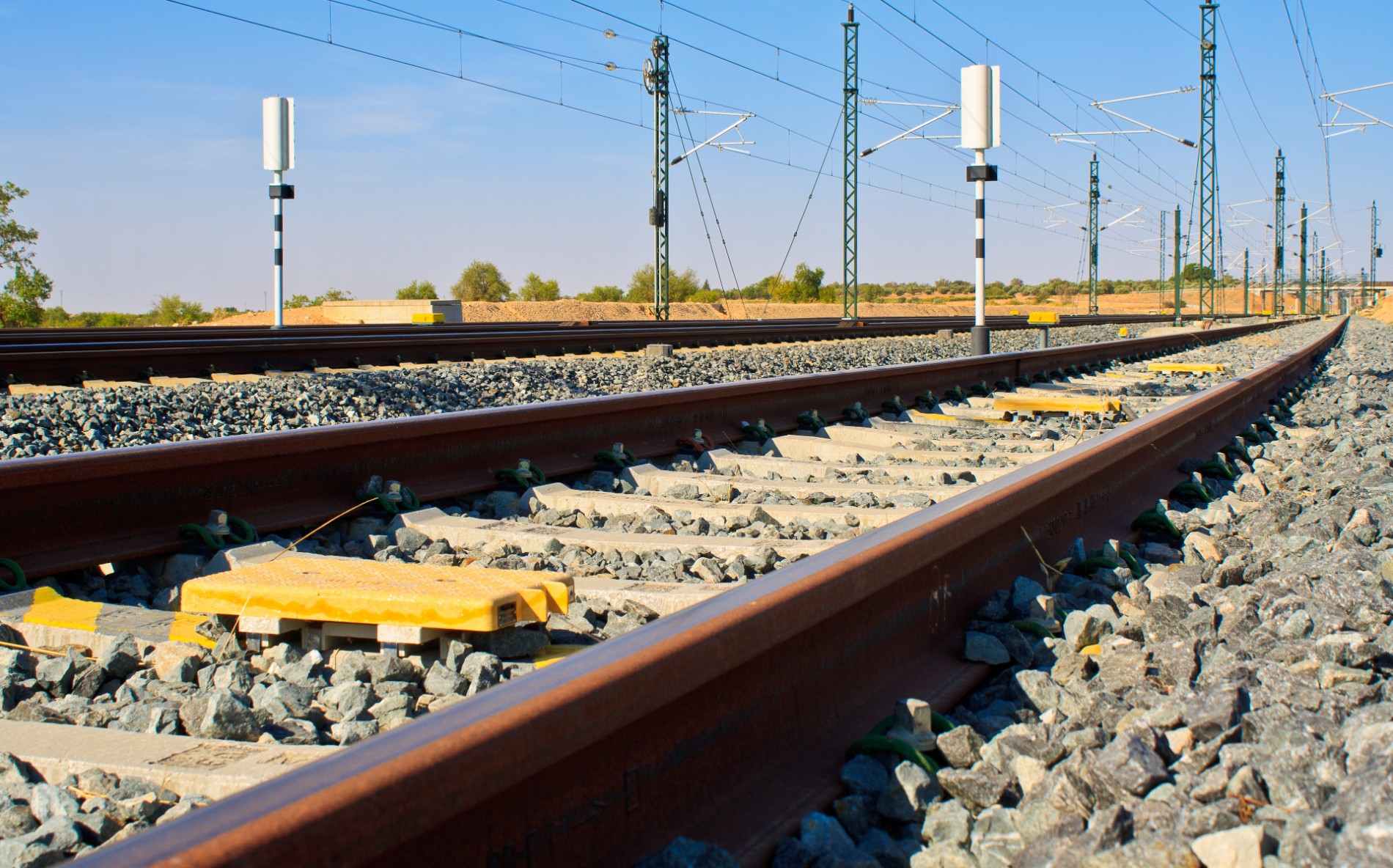

Un elemento chiave del sistema ETCS, soprattutto nei livelli 1 e 2, è rappresentato dalle Eurobalise.

Si tratta di dispositivi installati tra le rotaie che permettono la comunicazione tra infrastruttura e treno. Possono essere di due tipi:

• Balise fisse, che trasmettono informazioni permanenti come limiti di velocità o caratteristiche della linea
• Balise trasparenti, che inviano dati variabili aggiornati tramite un’unità di controllo chiamata LEU

Il funzionamento è basato su un principio semplice ma efficace. Quando il treno passa sopra la balise, un campo elettromagnetico generato dall’antenna di bordo attiva il dispositivo. La balise risponde immediatamente trasmettendo un pacchetto di dati, che viene elaborato dal sistema di bordo.

Il pacchetto di dati trasmesso prende il nome tecnico di telegramma e serve per aggiornare la posizione del treno, calcolare i profili di velocità e verificare le condizioni di sicurezza della via. Va sottolineato che le Eurobalise sono transponder puntiformi passivi: non richiedono alimentazione propria, perché l’energia necessaria alla trasmissione arriva dal campo generato dall’antenna di bordo al momento del passaggio.

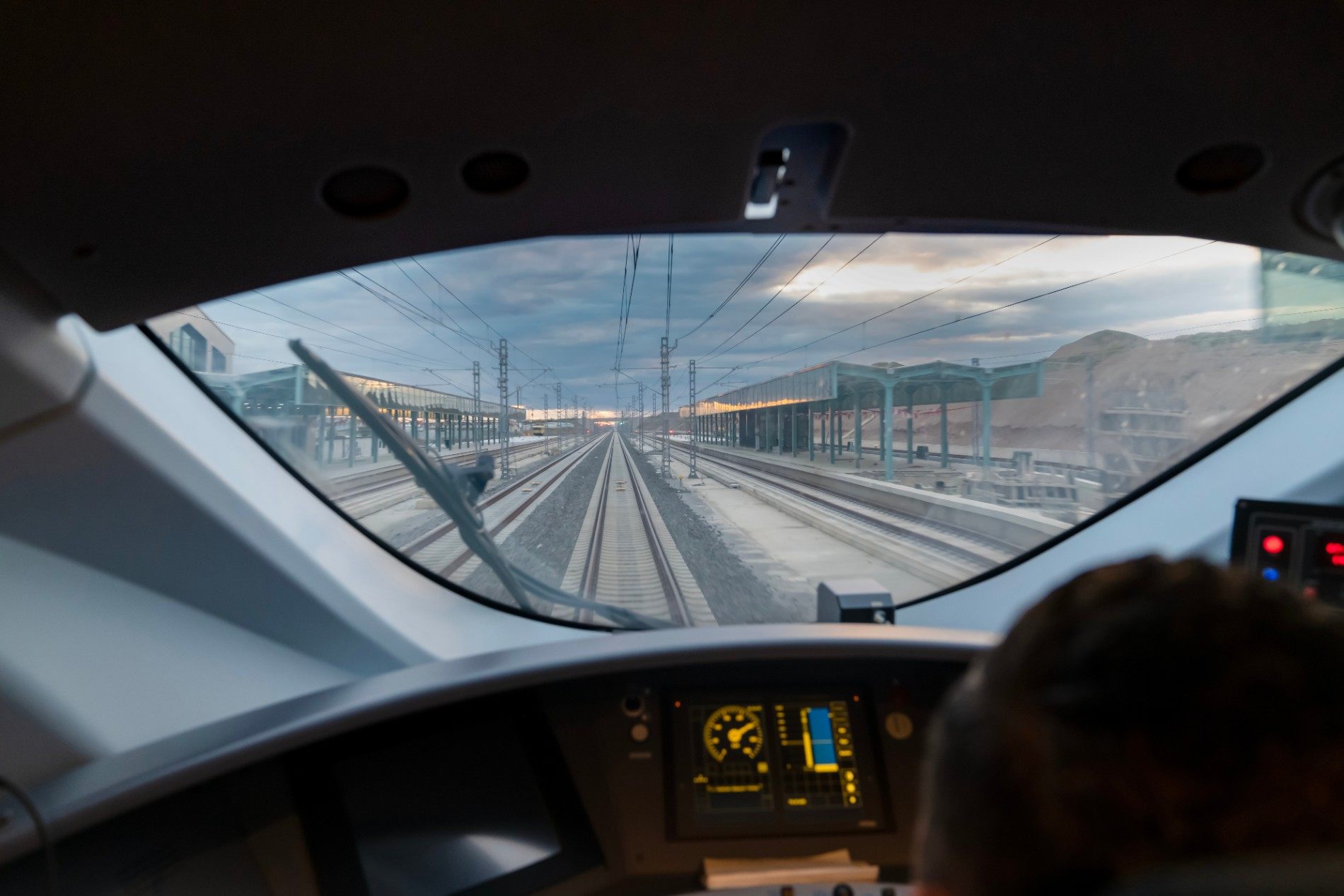

Il sistema ETCS a bordo dei treni è composto da diversi componenti che lavorano insieme per garantire il controllo continuo della marcia.

Va chiarito un punto che genera confusione ricorrente: il sottosistema di bordo ETCS è cosa distinta dal TCMS (Train Control and Monitoring System), che si occupa invece di trazione, porte, climatizzazione e diagnostica del convoglio. I due dialogano attraverso interfacce dedicate, ma rispondono a requisiti di sicurezza profondamente diversi: solo l’ETCS è sviluppato secondo i vincoli del SIL 4.

Tra i principali troviamo:

• DMI (Driver Machine Interface): è l’interfaccia tra macchinista e sistema. Si presenta come un display che mostra velocità, autorizzazioni di marcia e altre informazioni operative.
• Euroradio: gestisce la comunicazione dati e vocale con l’infrastruttura, mantenendo un collegamento costante nei livelli più avanzati.
• Odometria: insieme di sensori che misurano la distanza percorsa, utilizzando tecnologie come contatori di giri, accelerometri e radar Doppler.
• EVC (European Vital Computer): è il cervello del sistema. Elabora tutte le informazioni ricevute e, se necessario, interviene automaticamente attivando la frenata di emergenza.

Questo insieme di tecnologie, progettato e certificato secondo requisiti SIL 4, consente di ridurre drasticamente il rischio di errore umano e di garantire elevati standard di sicurezza.

L’Italia è tra i Paesi europei più avanzati nell’adozione dell’ETCS, soprattutto sulle linee ad alta velocità, dove il livello 2 è già pienamente operativo.

La sfida attuale riguarda l’estensione del sistema alla rete convenzionale, inclusi nodi urbani e linee merci strategiche. Questo processo è sostenuto da importanti investimenti pubblici, con l’obiettivo di migliorare sicurezza, capacità e interoperabilità.

Il piano nazionale prevede la progressiva sostituzione dei sistemi tradizionali, come lo SCMT, con l’ETCS. Tuttavia, il percorso non è privo di difficoltà: l’eterogeneità delle infrastrutture esistenti, la necessità di aggiornare il materiale rotabile e la gestione della coesistenza tra sistemi diversi rappresentano sfide significative.

Nonostante ciò l’obiettivo è ambizioso: il piano accelerato elaborato da RFI e trasmesso al Ministero delle Infrastrutture e dei Trasporti prevede di attrezzare l’intera infrastruttura ferroviaria nazionale, circa 16.800 km, entro il 2036, con quattordici anni di anticipo rispetto alla pianificazione originaria.

L’introduzione dell’ETCS comporta numerosi benefici, che vanno ben oltre il semplice aggiornamento tecnologico.

Maggiore sicurezza

Il sistema garantisce un controllo continuo della marcia del treno, riducendo drasticamente il rischio di errore umano. In caso di superamento dei limiti, interviene automaticamente con la frenata di emergenza.

Aumento della capacità

Grazie alla gestione più precisa delle distanze tra i treni è possibile far circolare più convogli sulla stessa linea, migliorando notevolmente l’efficienza del traffico.

Interoperabilità

L’adozione di uno standard europeo consente ai treni di viaggiare senza interruzioni tra diversi Paesi, eliminando la necessità di cambiare sistema alle frontiere.

Efficienza e sostenibilità

Un utilizzo più efficiente dell’infrastruttura esistente riduce ritardi e aumenta la puntualità. Inoltre, favorisce il trasporto ferroviario rispetto ad altri mezzi più inquinanti, contribuendo alla sostenibilità ambientale insieme alle altre leve del settore, a partire dall’elettrificazione delle linee.

ETCS ed ERTMS rappresentano pilastri fondamentali della trasformazione digitale del sistema ferroviario europeo. Se l’ERTMS definisce la visione d’insieme, l’ETCS ne costituisce l’applicazione concreta, garantendo sicurezza, efficienza e interoperabilità.

Con l’avanzare dell’implementazione e lo sviluppo di tecnologie sempre più evolute, il sistema ferroviario europeo si avvicina sempre di più a un modello integrato, moderno e sostenibile, capace di rispondere alle esigenze di mobilità del futuro.
